素材から粗引き、精密部品加工までお客様の図面一つでご要望にお応えします
大型(ミーリング機能付)複合機、大型マシンニング センターを配置し、お客様のニーズに沿った開発品、 試作品を経験豊富スタッフが、さまざまなご提案を させていただきながら商品作りを行います。
特に摩擦圧接機を配備し、素材コストの低減、製造工程の 短縮を図っております。 またパーツ加工だけではなくユニット納入、組立、完成品 検査まで行える設備を整えており、お客様のニーズに 沿った提案を実現します。

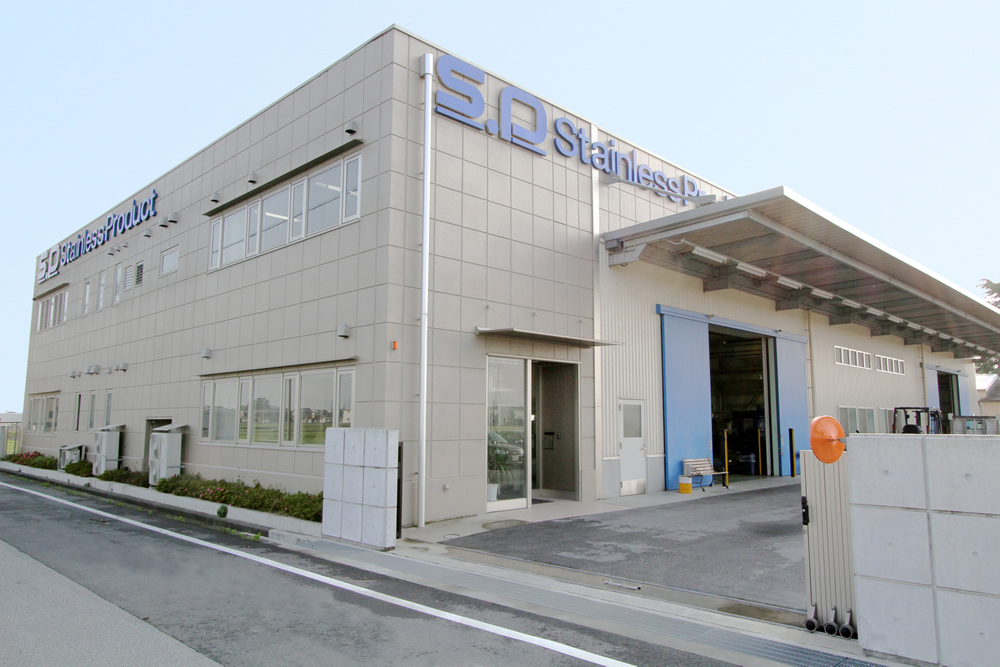

- 所在地
- 滋賀県犬上郡豊郷町安食西市口218
- 電話番号
- 0749-35-4622
- FAX番号
- 0749-35-4634
- 敷地面積
- 1,650m²
- 建物面積
- 1,000m²
設備紹介

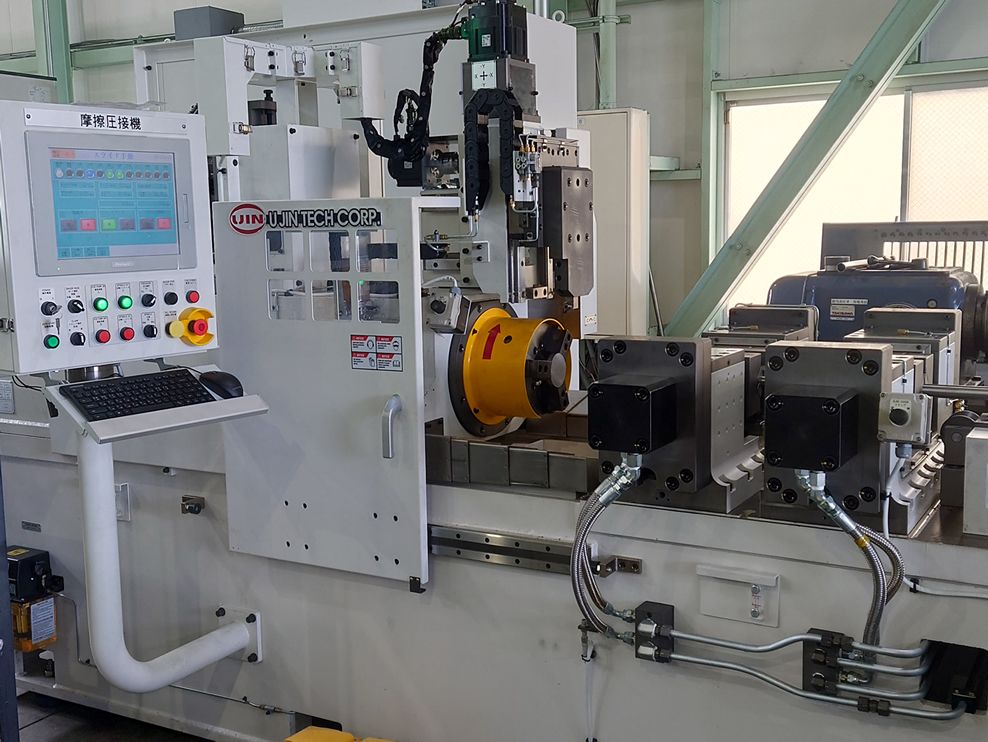

摩擦圧接機

摩擦熱を熱源とした溶接という工法ですが、通常の溶接とは異なり、両接合素材を、摩擦熱で溶解することにより、接合部全体が接合しますので、溶接とは比較できないほどの強度を確保できます。また異素材の接合も可能である事をメリットとしています。従来での摩擦圧接に於けるコンセプトは、摩擦圧接接合材の納入が主流でありましたが、当社は材料の選定から、接合、加工、完成品までを一貫生産として取り組んでいます。
摩擦圧接機で作成した事例はコチラ

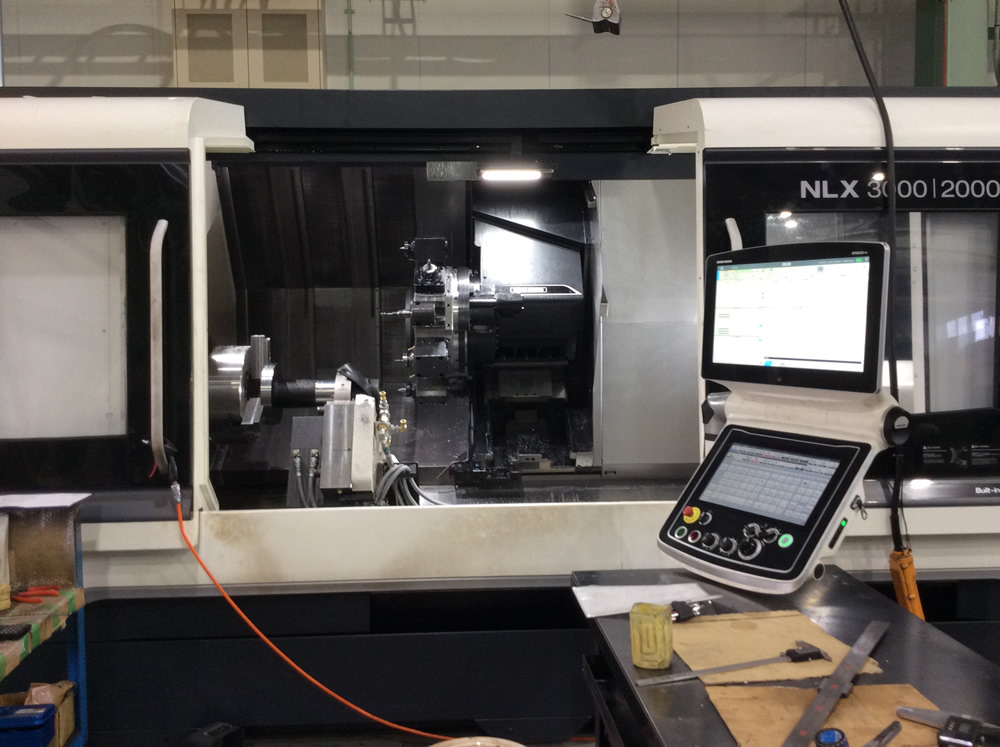

長尺対応大型NC複合機

従来のNC旋盤では2軸のみの加工だけだったがミーリング機能を付ける事で3軸の加工をワンチャッキングで行えるようになります。
弊社では最大3000Lまでの長尺加工を可能にする複合機を3台導入し作業効率を大幅に削減しています。
機械名 | メーカー | 機種名 | 最大加工径 | 加工長さ | チャックサイズ | 貫通穴径 | 備考 |
---|---|---|---|---|---|---|---|
NC旋盤 | DMG森精機 | NL3000Y/3000 | φ420 | 3,100 | 12吋 | φ90 | 振れ止め機能 φ50〜φ200 |
NC旋盤 | DMG森精機 | NL3000Y/2000 | φ420 | 2,000 | 15吋 | φ105 | 振れ止め機能 φ36〜φ245 2017年11月導入 |
NC旋盤 | DMG森精機 | NL3000Y/1250 | φ420 | 1,260 | 12吋 | φ90 | 振れ止め機能 φ20〜φ165 |
NC旋盤 | DMG森精機 | NLX2500/700 | φ285 | 700 | 10吋 | φ80 | 心押し台付 |
NC旋盤 | DMG森精機 | NL2500/700 | φ285 | 700 | 10吋 | φ80 | 心押し台付 |
NC旋盤 | DMG森精機 | SL-15 | φ150 | 450 | 6吋 | φ30 | 心押し台付 |
NC旋盤 | DMG森精機 | SL-25 | φ285 | 500 | 10吋 | φ70 | 心押し台付 |
NC旋盤 | DMG森精機 | SL-25 | φ285 | 500 | 10吋 | φ70 | 心押し台付 |
NC旋盤 | DMG森精機 | SL-25/A500 | φ250 | 500 | 8吋 | φ50 | 心押し台付 |
NC旋盤 | DMG森精機 | SL-35 | φ430 | 750 | 12吋 | φ90 | 心押し台付 |
普通旋盤 | トンギル | TIPL-4 | φ400 | 620 | 10吋 | – | シートリング専用機 |
機械名 | メーカー | 機種名 | ストローク(X,Y,Z) | 主軸テーパ | 備考 |
---|---|---|---|---|---|
マシニングセンタ | DMG森精機 | MV55/50 MF-M6 | 1050×550×560 | BT50 | 立型 |
マシニングセンタ | DMG森精機 | MHX4000 | 560×560×660 | BT40 | 横型 |
マシニングセンタ | OKK | VM53R | 1020×520×560 | BT40 | 立型 2017年3月導入 |
機械名 | メーカー | 機種名 | 最大加工径 | 加工長さ | 備考 |
---|---|---|---|---|---|
研磨機 | Okamoto | OGM-360EX | φ300 | 600 | 円筒 |
研磨機 | 光洋機械工業 | 3CW | φ65 | 600 | フランジ&トラバース仕様 |
研磨機 | 豊田工機 | GE4PP-100 | φ300 | 1000 | 円筒 |
研磨機 | 安田技術サービス | YCG-1215 | φ150 | 1200 | センター穴(最大重量100kg) |
機械名 | メーカー | 機種名 | 加工能力 | 加工長さ | 備考 |
---|---|---|---|---|---|
摩擦圧接機 | 日東制機 | FF-30Ⅱ-C2 | φ10〜φ30 | 600 | バリ取り機能 |
摩擦圧接機 | 日東制機 | FF-45Ⅱ CP4-M8 | φ10〜φ40 | 2,000 | バリ取り機能 延長テーブル付 |
摩擦圧接機 | 日東制機 | FF-80Ⅱ C2BSE | φ30〜φ80 | 3,000 | NCバリ取り機能 延長テーブル付 ワーク把握最大径φ250 |
機械名 | メーカー | 機種名 | 測定能力 | 備考 |
---|---|---|---|---|
三次元測定機 | 東京精密 | DuraMax | 500×500×500 | MMS TIC設置 |
